청년목수학교 일기 #46 #47 #48 #49

[작은집짓기 이론수업]

[빌더의 구조]

ㆍ중목구조 : 한옥, 통나무, 일식중목구조

ㆍ경량목구조



ㆍ철물공법 : 부재와 부재를 철물로 접합

ㆍ재래공법 : 결속부위를 홈을 파서 서로 끼우는 짜맞춤 방식



＊경골목구조주택 (작은집 적용구조)

     └ 플랫폼 구조 :화재 강함, 사용多               └ 벌룬 구조 : 상층부 하층부 개방방식

    ㆍ가변성 & 응용성 : 벽체를 공장에서 대량생산 가능

    ㆍ에너지효율 & 내화성 : 유리섬유, 내화석고보드 이용

    ㆍ경제성





[빌더 단위]

ㆍ1' = 1 피트 = 12"" = 12 인치 = 30.46cm          1m = 3.28' = 3.28ft          1척 = 30.303cm

ㆍ1" = 1 인치 = 25.4mm       1/2"(하프) = 12.7mm          1/4"(쿼터) = 6.35mm

                                          1/8"(원에잇) = 3.175mm    1/16(원식스티, 쁘라, 마이나)=1.5875mm



1 1/2"	38.1mm	88.9mm	3 1/2"
5 1/2"	140mm	234.95mm	9 1/4"
11 1/4"	286mm	2438.4mm	96" = 8'
92 5/8"	2353mm	1219.2mm	48" = 4'
80 3/8"	2042mm



1/8"	3.2mm	11 1/4"	285.75mm
3/4"	19mm	12 1/4"	311.15mm
3 1/2"	38.1mm	80 3/8"	2041.525mm
4 1/2"	88.9mm	92 5/8"	2352.675mm
5 1/4"	133.35mm	31 1/4"	793.75mm
7 1/4"	184.15mm	14 1/2"	368.3mm
9 1/4"	234.95mm	16"	406.4mm
		24"	812.8mm



[공칭치수 - 실제치수]

ㆍ정제단 이후에 4면 대패를 치고 원목은 줄어들기 때문에 두께가 줄어든다.

2" x 4"	1/2"씩 빠진다.	1 1/2" x 3 1/2"  =  38x89
2" x 6"		1 1/2" x 5 1/2"  =  38x140
2" x 8"	3/4"씩 빠진다.	1 1/2" x 7 1/4"  =  38x184
2" x 10"		1 1/2" x 9 1/4"  =  38x235
2" x 12"		1 1/2" x 11 1/4"  =  38x286





[목조주택의 기본구성]

ㆍ기초 : 콘크리트

ㆍ바닥(JOIST) : 2"X6", 2"X8", 2"X10", 2"X12",

ㆍ벽(STUD) :  2"X4",  2"X6"

ㆍ지붕 : 벽체보다 두꺼운 두께를 사용한다.  2"X8",  2"X10"(RAFTER),  2"X12"(마룻대)

ㆍ덮개(OSB) : 4'X8'  PLYWOOD or OSB

ㆍ내벽 : 4'X8'



ㆍS(스프러스) P(파인) F(퍼) 구조목







[작은 집짓기에서 사용할 구조목 규격]

ㆍ벽체 : 2X4

ㆍ지붕 : 2X6 2X8

                └──┐

                      2X8

ㆍ버드마우스 릿지 > 래프터

ㆍ페이샤 : 1X4

ㆍ기둥 : 4X4 (바닥골조기둥 포함)





[공학 목재]

ㆍ글루램

ㆍI형장선 ≈ 합판보

ㆍLSL ≈ OSB보다 두껍다.

ㆍPSL ≈ 외부용 OSB





[구조재의 등급]

ㆍ2&Better : 구조목에 사용 O 마감용도 X

ㆍJ-grade : 마감으로 사용 O



[경골목구조 사용 자재]

ㆍOSB : 7/16"

ㆍT&G : 3/4" 18.3T T&G형태는 그림과 같이 끼워 넣는 형태이다.

ㆍ쐐기 : 바닥 콘크리트 기초 위에 목재를 깔 때 평이 맞지 않는 경우에 끼워서 사용한다.

                └ 콘크리트 위에 작업하는 경우 콘크리트 - 실실러 - 방부목 순으로 작업한다.

ㆍ바닥에서 수직에 맞게 바닥에 먹을 그리는 방법

     └ 바닥에 한 구석점을 기준으로 길이를 3:4:5를 이용하여 원을 그리듯 표시하여  수직을 잡는다.



ㆍ지면 ~ 목재 8인치 정도 띄운다.







[레이아웃 그리는 순서]

① 코너 + 마지막 스터드 표시

② 백커 + 문 or 창문의 중심과 트리머 킹스터드 표시

③스터드와 반스터드를 표시

④윗깔도리 밑깔도리 표시

⑤창문과 문의 사이즈 표시





[못의 규격]

ㆍ4d = 38mm

ㆍ6d = 51mm

ㆍ8d = 64mm

ㆍ16d = 90mm



ㆍ합판 못 간격

     └ 합판의 바깥 : 6inch

     └ 합판의 안쪽 : 12inch



ㆍ벽체와 밑깔도리 결구는 지그재그로 한다.

     └ 위에서부터 벽체바닥 - 바텀플레이트 - 더블 바텀플레이트

[벽체 조립 순서]

ㆍ코너 + 스터드 - 헤더 트리머 - 백커 - 스터드 - Double Bottom plate Double Top plate - OSB -  Tybek

ㆍ벽체에 구멍을 뚫는다면 끝에서 5/8" 전체폭의 40% 끝에서는 25%





[헤더]

ㆍ창문과 문의 상단에 설치하는 것 옆에서 본 단면은 다음과 같습니다.



[박공지붕의 각도]

ㆍ지붕의 각도 계산은 삼각형 계산기를 이용한다.

각도	A	B	C
12/3	14.04	75.96	12.37
12/4	18.43	71.57	12.65
12/5	22.62	67.38	13
12/6	26.57	63.43	13.42
12/7	30.26	59.74	13.89

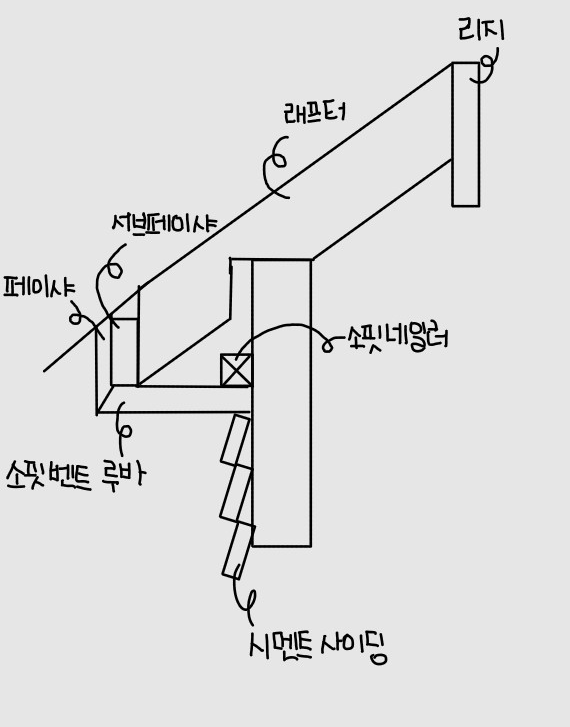

[지붕의 구조와 명칭]





[릿지 거리 구하기]

ㆍ릿지의 거리는 땅의 긴 거리를 측정(4000)

ㆍ오버행 * 2 + 4000 (양쪽 플라이 석가래의 두 두께를 빼준다.)

ㆍ릿지의 양쪽 일정 거리는 2X6 만큼 플라이 석가래에 맞추어 마감에 좋게 한다. (더 작은 것을 이용하면 더 작게 한다.)

ㆍ릿지의 좁은 폭 - 넓은 폭의 시작접에는 석가래가 무조건 들어간다.



ㆍ릿지의 아래에 나무가 들어가는데 그림과 같이 조립하기도 한다.



ㆍ나무는 어떻게 해도 항상 휘어진다. 릿지가 휘어졌다면 래프터를 새우고 실을 튀겨서 맞춰가면서 고정한다.

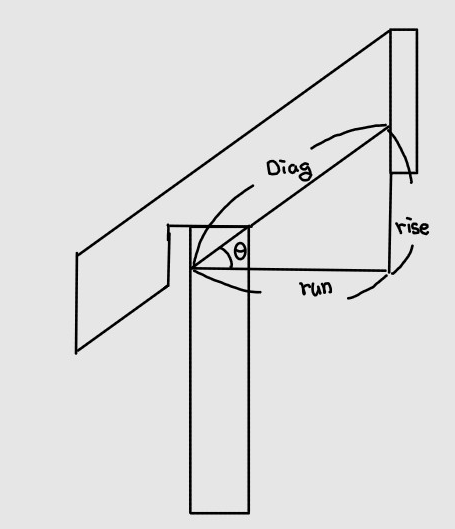

[래프터 구하는 방법]

ㆍ삼각형의 RUN길이, 지붕의 각도, 오버행 길이를 안다면 래프터의 총길이를 구할 수 있다.





[나무 길이 구하는 방법]



[블로킹]

ㆍ래프터와 장선 사이에 들어가는 목재





[룩아웃 간격]

ㆍ24" 간격의 시작점은 페이샤부터이다.

ㆍ릿지와 너무 가까운 곳은 설치하지 않는다.
