청년목수학교 일기 #5 -_전동도구 사용법, 도면, 스케치업_-
[ 오전수업 ]
[가구제작 안전교육]
ㆍ소매, 후드끈 등 말릴 위험이 요소 주의
ㆍ앞치마 착용
ㆍ개인혼자 작업 금지
[전동 도구]
[ 횡절기(자르기) ] : 도구 구분 시 횡단보도처럼 생긴 틀이 있음
└ 날 간격이 촘촘하다.
[ 종절기(켜기) ] : 길게 잘라야하는 경우 많이 사용
└ 날 간격이 상대적으로 널널하다.
└ 날높이 : 자르려는 부재보다 2~3mm 정도 나오도록 한다.
└ 잘린 나무는 작동을 멈춘 후에 꺼낸다.
└ 횡절기와 종절기는 조깃대와 나무 닿는 면적을 고려한다.
[사용습관]
└ 날높이 조정
└사용 시에 밀어주는 손잡이로 옆을 잡아주면서 밀고 손잡이가 절단기에 걸리지 않도록 밀어준다.
└ 손으로 밀어주다가 중간지점에서 호떡누리개 같은 것으로 눌러주면서 밀어주고
옆에서 밀어주는 판은 앞서 지나간 판을 눌러준다.
[킥백현상]
└ 테이블쏘, 횡절기, 종절기 사용시에 나무가 튕겨져 나가는 현상 심각하면 손가락이 절단되는 사고로 이어진다.
└ 힘의 균형이 맞지 x, 끝까지 밀지 x, 날과 조깃대 간격이 기울어 있는 경우 발생
└ 예방 : 조깃대 균형을 확인, 밀어주는 막대 활용
[수압대패]
└ 수압대패의 밑판구분 앞정반, 뒷정반 (높이 : 앞정반 > 뒷정반)
└ 정육면체에서 넓은 면 중에서 정반에 올렸을 때 덜 흔들리는 면을 1번이라고 정하고 시계방향으로 번호를 정한다.
└1번면을 갈기 위해 올려놓고 정반기준 앞쪽에 힘을 주면서 밀어준다. (평평해질 때까지 반복작업)
└2번면을 같은 방식으로 갈아준다.
└ 1,2번 면을 갈아줬으면 3번면은 1번면을 기준으로 하기위해서 전기대패를 이용한다.
└ 평평한 1번면을 아래로 두고 전기대패에 넣어주면 평평해진다.
└4분면을 갈 때는 2번면을 기준으로 종절기를 이용해 자른다.
[전기대패]
└ 수압대패를 이용해서 나무의 두께 1번 2번을 밀고 1번의 반대면 중 두꺼운 mm보다 1mm 낮게 높이지정
└이 작업을 반복한다.
[밴딩쏘]
└ 곡선작업

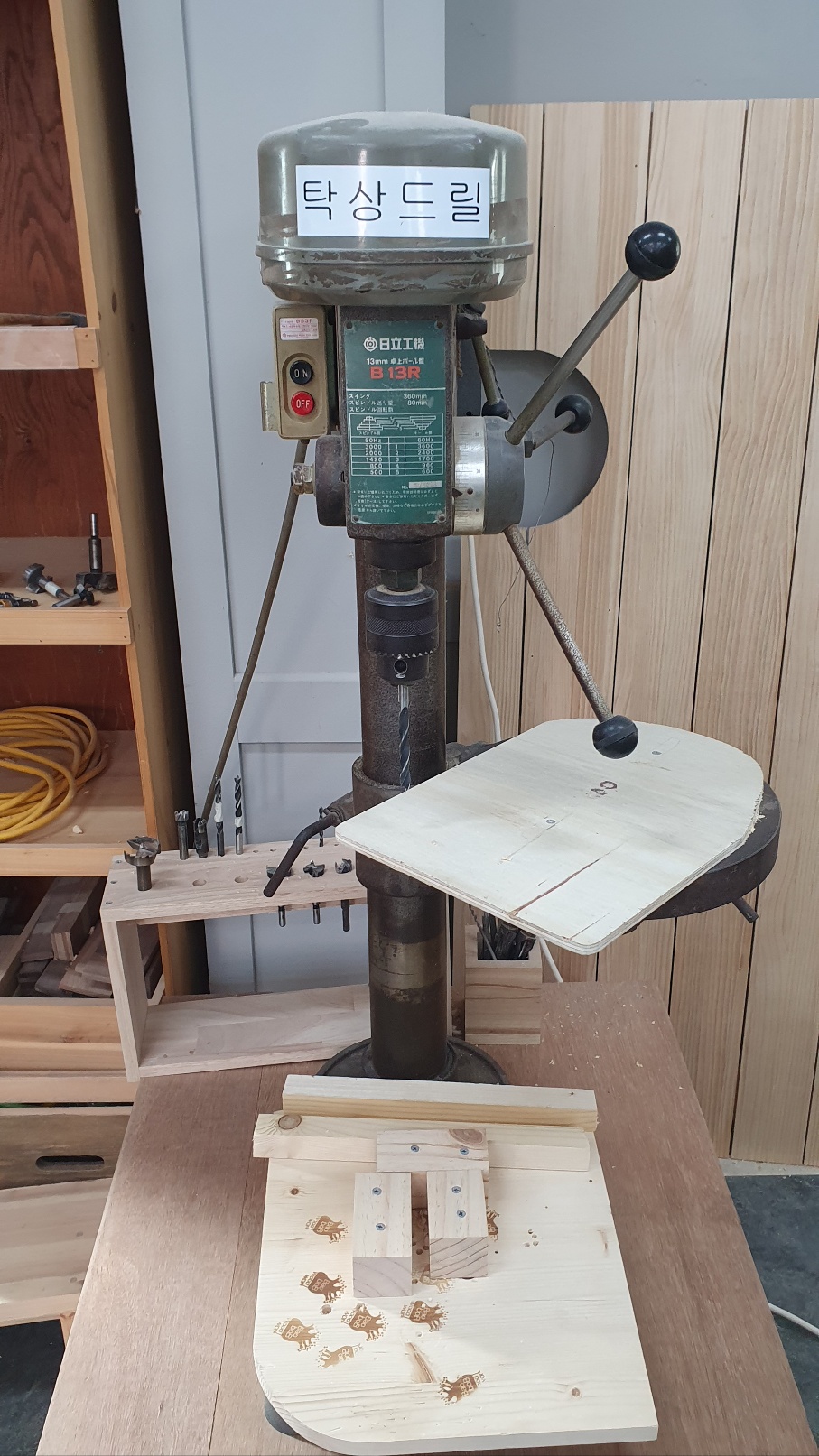

[탁상드릴]
└ 나무 구멍 뚫기
[각 끌기]
└4 각형 구멍이나 홈파내기
[마무리대패]
└말 그대로 마무리대패
[ 오후수업 ]
[ 설계도면 ]
ㆍ오픈천장 : 일반 단독주택에서 지붕이 △인 집에서 천장을 평평하게 하지 않고 높게 한 것
ㆍLSFD : 단열방화도어

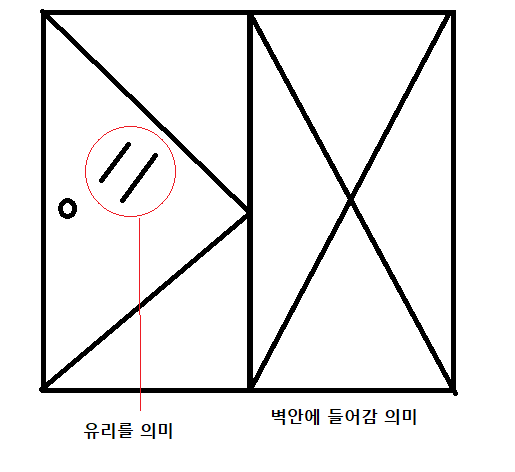

ㆍ몰랐던 기호들
[스케치업 프로 단축키]
Spacebar : 선택 마우스커서
L : 연필
E : 지우개
G : XYZ 새로운 축
H : 핸드이동
B : 페인트
M : 물체이동
R : 사각형
C : 원
우측 → 좌측 드래그 : 걸친 범위 모두 선택
좌측 → 우측 드래고 : 선택범위 안에 들어간 요소만 선택
도형들 사용 시 Ctrl 누르면 기준점이 달라진다.
도형 : 방향키를 누르면 XYZ 축이 바뀐다.
호 그리기 : ①시작점 ②끝점 ③호의 도착점
따라가기 : 원하는 경로 도형 선택 → 따라가기 클릭 → 따라갈 도형선택
등간격복사 : 원하는 도형의 선택 → M → 도형의 끝점 선택 → 이동 → ctrl * 원하는 수
원하는 도형의 선택 → M → 원하는 지점까지 이동 → / * 원하는 지점까지 들어갈 도형수
